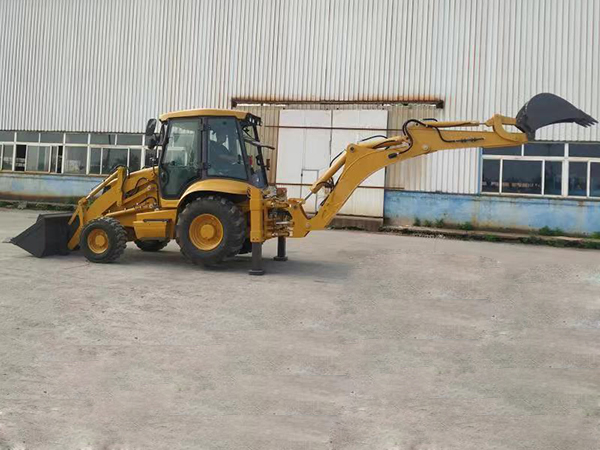

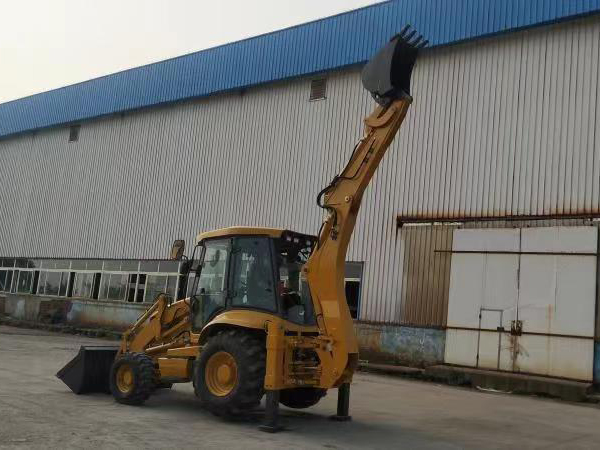

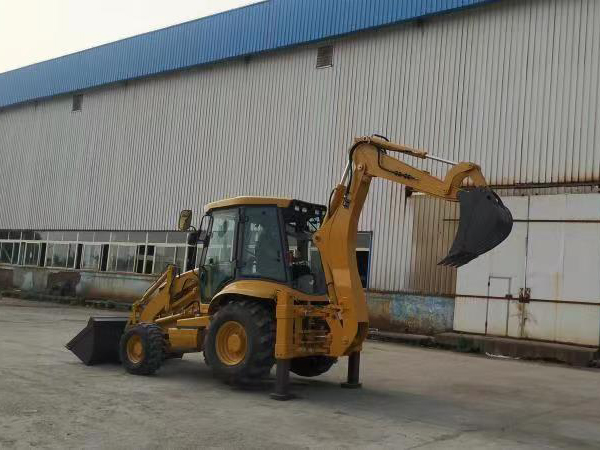

SHANMON388T挖掘裝載機

1

Length(with bucket on ground)總長（鏟斗放置地面）

7600mm

2

Overall width（at stabilizer ）總寬（支腿處）

2230mm

3

Load Bucket width鏟斗寬度

2220mm

4

Height(To the top of the cab)高度（到駕駛室頂）

3100mm

5

Height(To the top of the digging pole)整機高度(到挖掘臂頂部)

3800 mm

6

Wheel base軸距

2100 mm

7

Back wheel Tread后輪輪距

1750 mm

l  Main Loading Technical Specification裝載主要技術參數

1

Rated load額定載重量

2500KG

2

Operating weight操作重量

7820kg

3

Rated bucket capacity額定斗容

1m3

4

Max. dump clearance最大卸載高度

2720 mm

5

Dump reach卸載距離

900 mm

6

Min. turning radius最小轉彎半徑

(1) Outside of bucket 以鏟斗邊緣

5410mm

(2) Center of front wheel以前輪胎痕跡中心

4100mm

7

Max lifting capability 最大提升能力

2500KG

8

Max. load breakout force最大掘起力

≥45KN

l  Main Digging Technical Specification挖掘主要技術參數

1

Rated digging bucket capacity額定挖掘斗斗容

0.3m3

2

Max. digging depth最大挖掘深度

4080 mm

3

Max. digging radius最大挖掘半徑

5600 mm

4

Max. dumping height 最大卸載高度

5730 mm

5

Max. digging  force最大挖掘力

≥44KN

6

Max. Digging Height最大挖掘高度

5730 mm

Diesel engine發動機

1

Model型號

Wei Chai  WP4G95E221

2

Type形式

Direct injection. Turbocharged. Water cooling

3

Rated output額定功率

70 (kW)

5

Total exhaust of cylinder排氣量

4.5(L)

9

Rated speed額定轉速

2200(r/min)

10

Max. Torque最大扭矩

380(N.M)

Transmission System傳動系統

1

Torque Converter液力變矩器

Model型號

CARRARO

Cooling type 冷卻方式

Pressure oil circulating壓力油循環

2

Transmission case變速箱

Model型號

CARRARO

Type形式

Synchromesh mechanical shift同步機械換檔

3

Axle and Tire橋

Model型號

CARRARO

Type of main reducer

spiral bevel gear, single stage

主傳動形式

單級螺旋傘齒輪

Type of final reducer

Single stage planetary

終傳動形式

單級行星輪

4

Gear shift position檔位

4 F、 4 R前四后四檔位

5

Speed 速度（F/R）

36km/h

6

Max. drawing force最大牽引力

≥67KN

7

Size of tire輪胎型號

前輪

14-17.5-14PR

后輪

19.5L-24-12PR

Oil Capacity加油量

1

Fuel(diesel)燃油

130 L

2

Engine lubricating oil機油

11 L

3

Oil for converter and gear box變速箱油

22 L

4

Oil for hydraulic system液壓系統油

110 L

5

Oil for driving axles（F/R）前后驅動橋油

7.6 L+17 L
