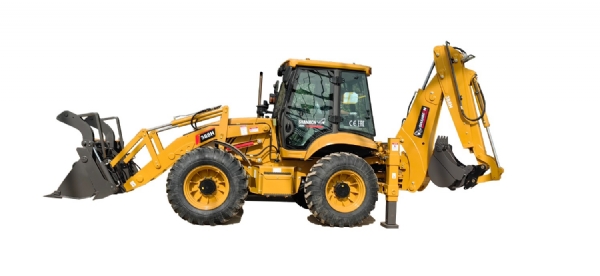

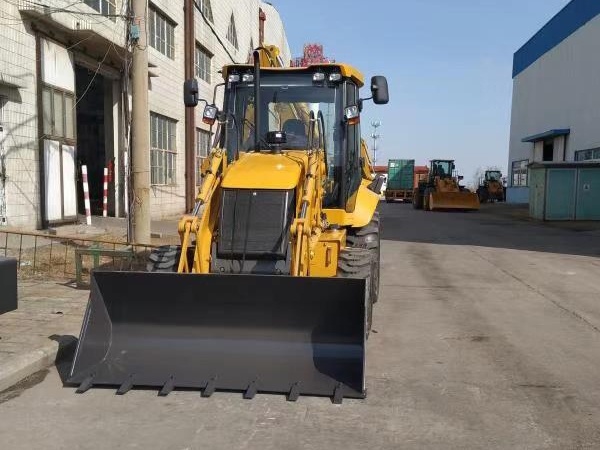

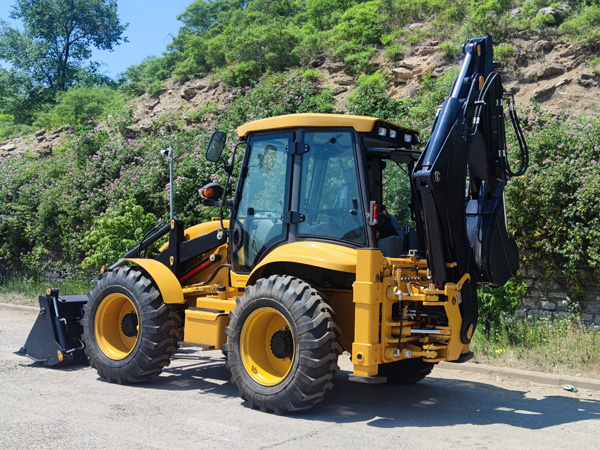

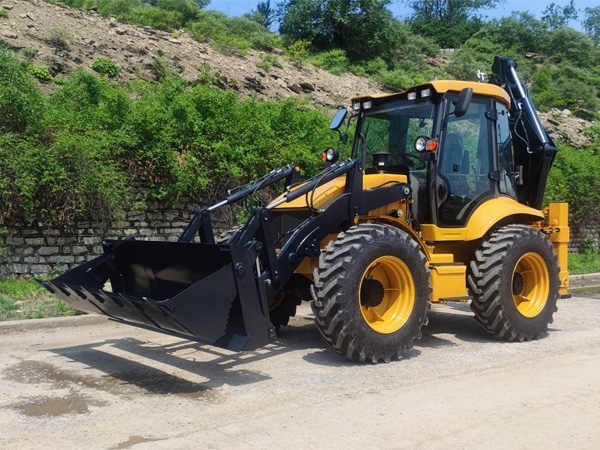

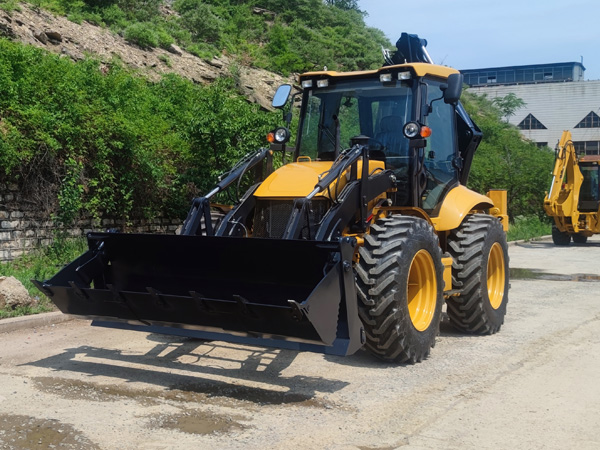

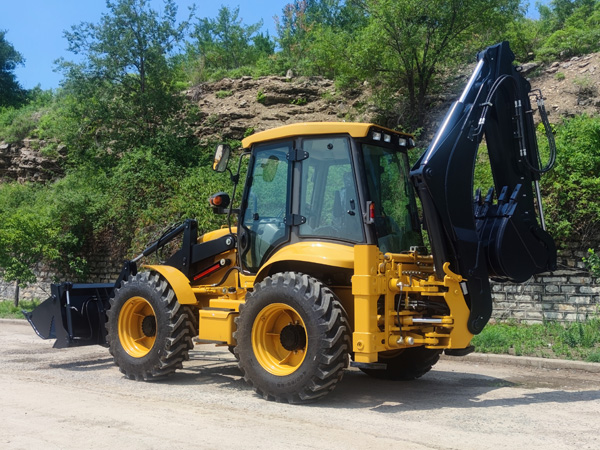

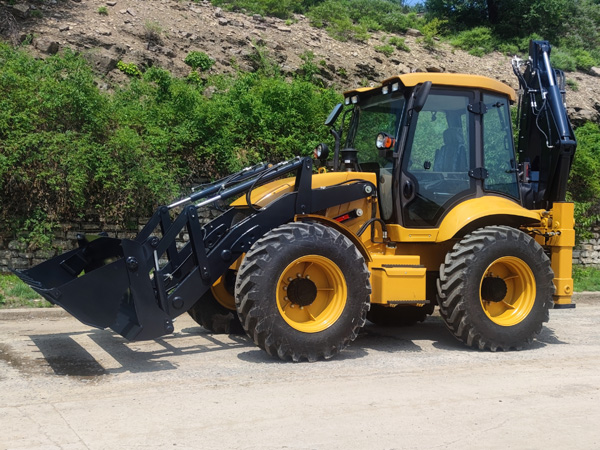

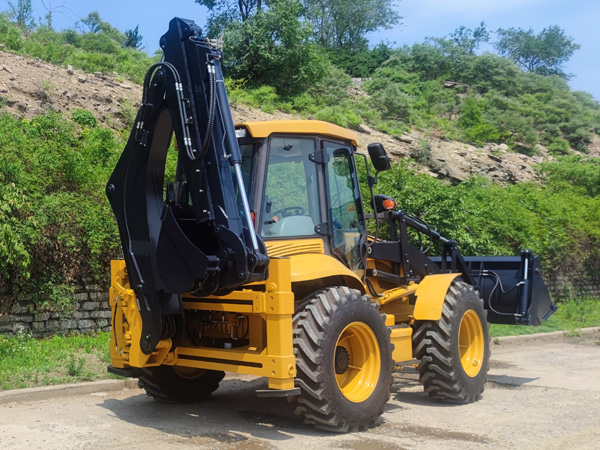

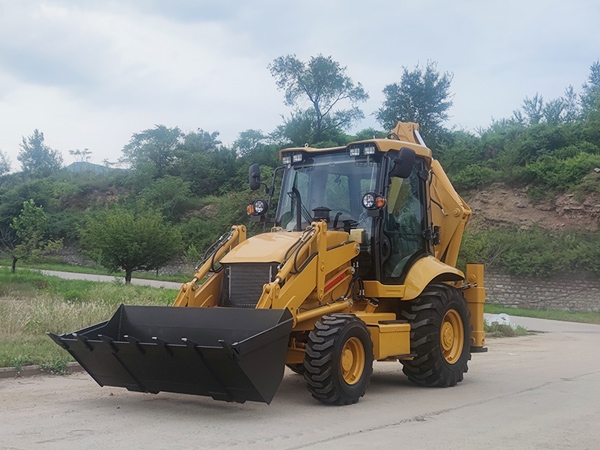

SHANMON388H（4TX）挖掘裝載機

1

Length(with    bucket on ground)整機總長（鏟斗放置地面）

6450±80mm

2

Overall    width（at    stabilizer ）整機總寬(輪胎外沿)

2490±10mm

3

Load Bucket    width鏟斗寬度

2490±10mm

4

Height(To    the top of the cab)整機高度（到駕駛室頂）

3120±10mm

5

Height(To    the top of the digging pole)整機高度(到挖掘臂頂部)

3940 ±20mm

6

Wheel base軸距

2335±10 mm

7

Back wheel    Tread輪距

2139 ±10mm

 Main Loading Technical Specification裝載主要技術參數

1

Rated load額定載重量

2500KG

2

Operating    weight操作重量

9120kg

3

Rated bucket    capacity額定斗容

1.2m3

4

Max. dump    clearance最大卸載高度

3050±50 mm

5

Dump reach卸載距離

870±20 mm

             6

Outside of    bucket轉彎半徑（鏟斗外沿）

6420±100mm

  Main    Digging Technical Specification挖掘主要技術參數

1

Rated    digging bucket capacity額定挖掘斗斗容

0.3m3

2

Max. digging    depth最大挖掘深度

3820±20 mm

3

Max. digging    radius最大挖掘半徑

5345±20mm

4

Max. dumping    height 最大卸載高度

3740±20mm

5

Max.    digging  force最大挖掘力

kgf

6

Max. Digging Height最大挖掘高度

5470 ±20mm

7

最大挖掘半徑時提升力

1220kg

8

最大挖掘深度（伸縮臂）

4970±20 mm

9

最大裝載高度（伸縮臂）

4983±20mm

10

最大挖掘高度（伸縮臂）

6680±20mm

  Diesel engine發動機

1

Model型號

YC4A105Z-T20

2

Type形式

水冷

3

Rated output額定功率

75 (kW)

4

Total    exhaust of cylinder排氣量

4.8(L)

5

Rated speed額定轉速

2200(r/min)

6

Max. Torque最大扭矩

400(N.M)

 Transmission System傳動系統

1

Torque    Converter液力變矩器

Model型號

315

Cooling type    冷卻方式

Pressure oil circulating壓力油循環

2

Transmission    case變速箱

Model型號

15

Type形式

Synchromesh mechanical shift機械操縱液力同步換檔

3

Axle and    Tire橋

Model型號

WZL100

4

Gear shift    position檔位

4 F、 4 R前四后四檔位

5

 速度（F/R）km/h

     F1，5km/h；F2，10km/h；

     F3，18km/h；F進4，32km/h；

     R1，5km/h；R2，10km/h；

     R3，18km/h；R4，32km/h；

6

Size of tire輪胎型號

                                        16.9-28

The hydraulic system液壓系統

1

Working pump discharge工作泵排量

63ml/r

2

Working pump pressure工作泵壓力

20Mpa

3

Type of steering gear轉向器型號

BZZ-500

Excavating equipment (crushing    hammer)挖掘屬具（破碎錘）

1

Drill rod diameter釬桿直徑  mm

68-70

2

Pressure of work工作壓力  Mpa

11-14

3

The impact frequency沖擊頻率

500-900

4

Flow range流量范圍  L/min

25-45

5

The kinetic energy動能      KN

49

  Oil Capacity加油量

1

The hydraulic    oil tank液壓油箱

125

2

Diesel fuel tank柴 油 箱

125
